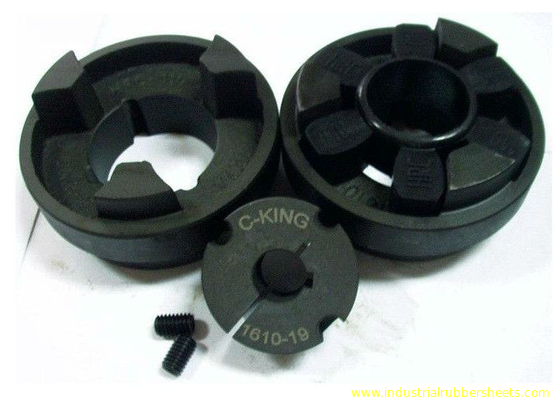

HRC Esnek Kavrama
1) Gövde malzemesi: Kaliteli dökme demir
2) Kauçuk Malzeme: NBR
3) kurulumu kolay
4) Yüksek Tork, Uzun Ömürlü
HRC Esnek Kavrama
Özellikler:
1) Bakım, aslında HRC kaplin bakım gerektirmez, ayrıca yağlayıcı gerekmez
2) Çevresel, elastik bileşenler HRC eşleşmesini çeşitli çalışma koşullarına uyarlar.
3) Güvenilir iletim, elastik bileşen hasar görmesi halinde, bu şekilde kaydedilen köpek segmenti, iletim işleminin güvenilir bir şekilde devam etmesini sağlar.
4) Ekonomik, HRC kavramaları, şanzıman şaftının çapını şanzıman gücüyle eşleştiren optimizasyon tasarımından yapılmıştır.
5) İyi geri kazanım kapasitesi, elastik bileşenler yükü en yoğun anlarda azaltabilir ve tasarımda sapma önemli bir husustur.
6) Yanlış hizalama adaptasyonu, HRC kuplajı bazı durumlarda meydana gelen paralel vardiya, açı kayması ve eksen kaymasını içerir.
7) Konik kovan, itme-çekme tipi konik kovan HRC kaplin için standarttır.

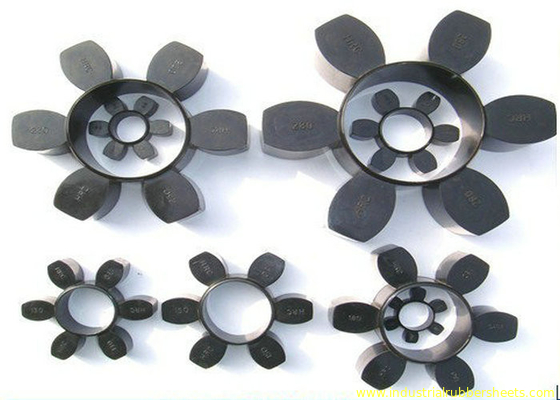

HRC kauçuk kaplin
1. İyi tampon
2. Kurulumu ve sökülmesi kolaydır
3. uzun ömürlü
4. OEM
HRC kauçuk kaplin avantajı:
1. Bunu korumak kolaydır, toole yüklemek gerek yok
2. yüksek tork üstlenebilir
3. iyi tampon var.
HRC poliüretan kaplin, kauçuk bağlantı parametreleri ve verileri:
N o. | OD (mm) | Iç çapı (mm) | Thickness1 (mm) | Thickness2 (mm) | Yüzgeçler Adet | Sertlik | Renk |
HRC70 | 59 | 30 | 13 | 16 | 6 | 92 / 88SH A | Sarı |
HRC90 | 72 | 31 | 18 | 22 | 6 | 92 / 88SH A | Sarı |
HRC110 | 96 | 45 | 22 | 29 | 6 | 92 / 88SH A | Sarı |
HRC130 | 116 | 50 | 30 | 36 | 6 | 92 / 88SH A | Sarı |
HRC150 | 134 | 62 | 33 | 40 | 6 | 92 / 88SH A | Sarı |
HRC180 | 160 | 76 | 40 | 48 | 6 | 92 / 88SH A | Sarı |
HRC230 | 203 | 95 | 50 | 60 | 6 | 92 / 88SH A | Sarı |
HRC280 | 252 | 120 | 64 | 74 | 6 | 92 / 88SH A | Sarı |
Diğerleri poliüretan kaplin için standart ölçü:
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225, L276
FALK-R10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
kauçuk kaplin için standart boyut:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315.
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Vites 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
alıcının çizimlerine göre özel ebatlı kalıplama
*** soruşturma zaman, pls ürün numarası ve miktarını teyit ***
