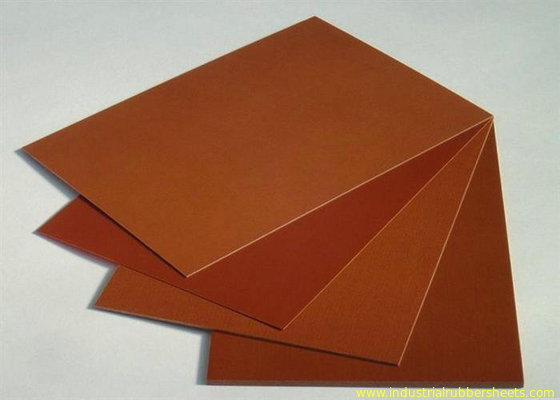

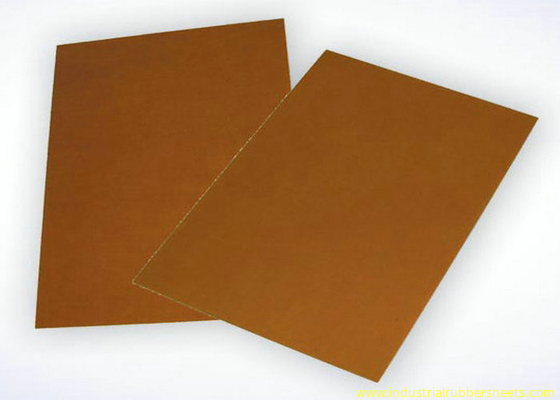

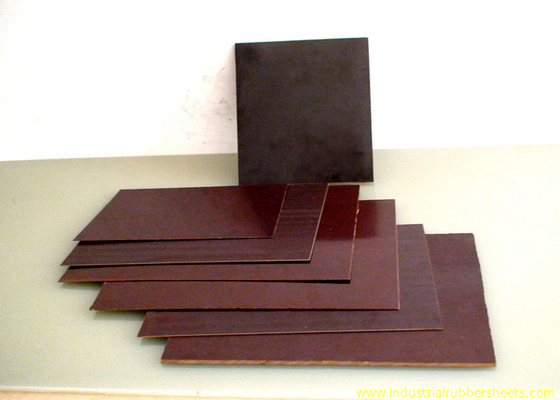

Açıklama: fenolik pamuklu levha. İyi elektriksel özelliklere, iyi mekanik özelliklere, su emme özelliği olmayan, yüksek ısı direncine, iyi yüzey sertliğine, aşınma direncine, iyi izolasyona sahip fenolik reçine ile emprenye edilen kağıt veya cam bez katlarına ısı ve basınç uygulanarak yapılan sert, yoğun bir malzeme. Laminasyonların bu katmanları genellikle selüloz kağıdı, pamuklu kumaşlar, sentetik iplik kumaşları, cam kumaşlar veya dokunmamış kumaşlardır. Katmanlara ısı ve basınç uygulandığında, bir kimyasal reaksiyon (polimerizasyon) katmanları yüksek basınçlı bir termoset endüstriyel lamine plastik haline getirir. PCB fikstürü, ICT fikstürü, sondaj makinesinin dişlileri, motor, jeneratör, transformatör, tesisat invertörü, şalter, elektrik yalıtım parçası, jeneratör, transformatör, fikstür, invertör, motor ve elektrik yalıtım bileşenleri pedlerine uygulayın.
Şartname:
materyal: fenolik reçine + pamuklu kumaş
renk: kahverengi, bej, sarı, kırmızı
yüzey: pürüzsüz
Çekme mukavemeti: 78Mpa
eğilme mukavemeti: 90-110Mpa
sıkışma dayanımı: 138Mpa
arıza gerilimi: 10KV
yoğunluk: 1.25-1.40g / cm3
ısıya dayanıklı: B sınıfı 130
boyut: 1-80mm x 1m x 2m
Özellikleri | sınıf | ||||||

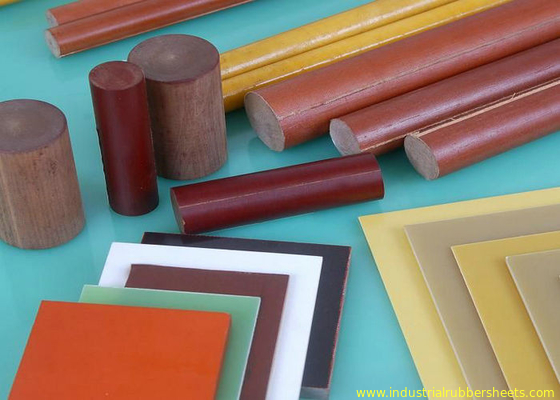

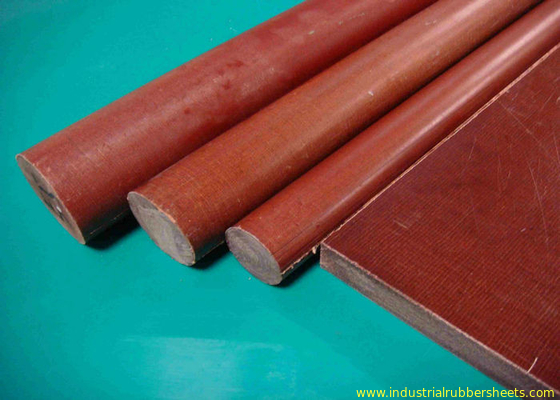

yalıtım bakalit çubuk | |||||||
Özellikleri | Birimler | 3723 | 3724 | 3725 | 3726 | ||
Yoğunluk |
| Çapı (mm) | g / cm3 | 1.25-1.40 | 1.25-1.40 | 1.25-1.40 | 1.25-1.40 |
Su emme hızı (D-24/23) | ≤ | 6 | % | 1.7 | 1 | 1.2 | 1 |
13 | 1.3 | (Φ13mm) | (Φ13mm) | (Φ13mm) | |||
25 | 1 |
|
|
| |||
> | 25 ~ 51 | 1.2 |
|
|
| ||
Bükülme mukavemeti | ≥ |
| MPa | 90 | 95 | 110 | 95 |
Gerilme direnci | ≥ |
| MPa | 78 | |||
Sıkıştırma kuvveti (Eksenel) | ≥ |
| MPa | 138 | 138 | 138 | 138 |
Laminasyonlara paralel yalıtım direnci |
| ||||||
C: Normal şartlar altında | ≥ |
| W | 1,0 x 108 |
|
|
|
D-24/23: Suya daldırma | ≥ |
| W | ||||
Laminasyonlara paralel gerilim (transformatör yağında) | ≥ |
| KV | 10 | 10 | 10 | 10 |
| (20 ± 5 ° C) | (20 ± 5 ° C) | (20 ± 5 ° C) | (20 ± 5 ° C) | |||
Yanıcılık |
|
| - | - | - | - | - |
Renk |
|
| - | Doğal | Doğal | Doğal | Doğal |
Referans standardı |
|
| - | Kurumsal Standart |
