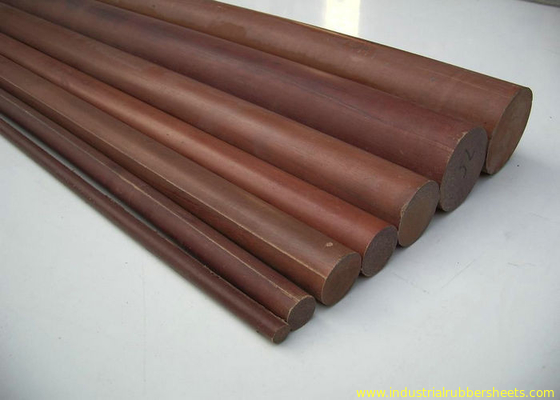

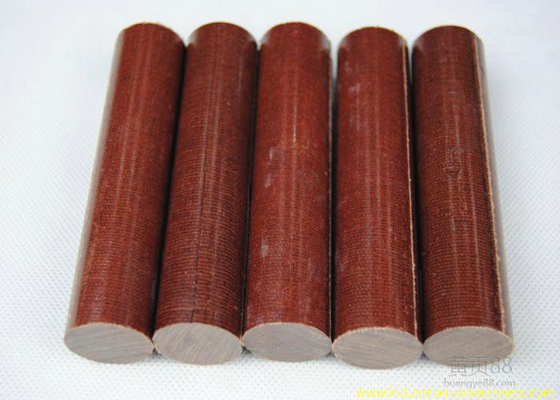

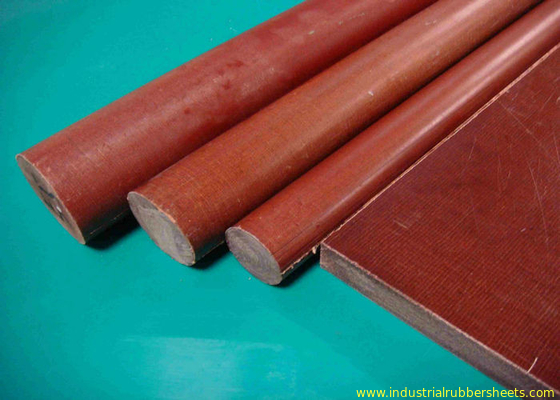

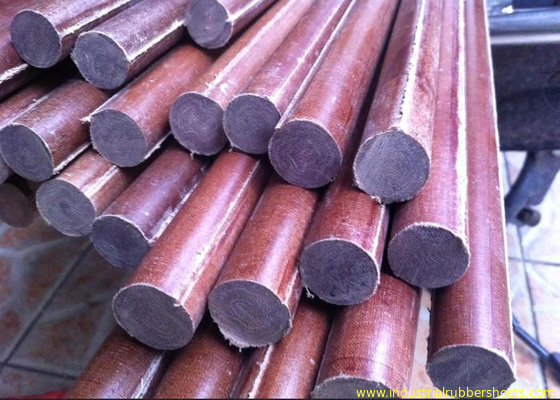

Tanım: fenolik pamuklu çubuk, fenolik reçine ile basınç ve ısı ile emprenye edilen pamuklu kumaştan oluşturulur. Düşük su emme oranı, yüksek mekanik mukavemet, nemli veya kuru ortamda iyi elektrik performansı ve yüksek ısıya dayanıklı, yüksek dielektrik performansı ve mekanik işleme performansı. PCB fikstürü, ICT fikstürü, sondaj makinesinin dişlileri, motor, jeneratör, transformatör, tesisat invertörü, şalter, elektrik yalıtım parçası, jeneratör, transformatör, fikstür, invertör, motor ve elektrik yalıtım bileşenleri pedlerine uygulayın.
Şartname:
materyal: fenolik reçine + pamuklu kumaş

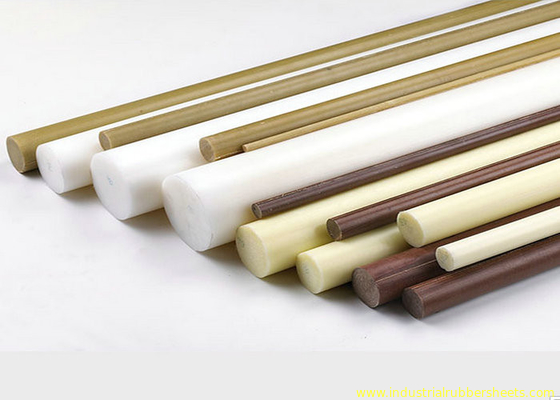

renk: kahverengi, bej, sarı, kırmızı
yüzey: pürüzsüz
Çekme mukavemeti: 78Mpa
eğilme mukavemeti: 90-110Mpa
sıkışma dayanımı: 138Mpa
arıza gerilimi: 10KV
yoğunluk: 1.25-1.40g / cm3
ısıya dayanıklı: B sınıfı 130
boyut: od8-200mm x 1m
Özellikleri | sınıf | ||||||
yalıtım bakalit çubuk | |||||||
Özellikleri | Birimler | 3723 | 3724 | 3725 | 3726 | ||
Yoğunluk |
| Çapı (mm) | g / cm3 | 1.25-1.40 | 1.25-1.40 | 1.25-1.40 | 1.25-1.40 |
Su emme hızı (D-24/23) | ≤ | 6 | % | 1.7 | 1 | 1.2 | 1 |
13 | 1.3 | (Φ13mm) | (Φ13mm) | (Φ13mm) | |||
25 | 1 |
|
|
| |||
> | 25 ~ 51 | 1.2 |
|
|
| ||
Bükülme mukavemeti | ≥ |
| MPa | 90 | 95 | 110 | 95 |
Gerilme direnci | ≥ |
| MPa | 78 | |||
Sıkıştırma kuvveti (Eksenel) | ≥ |
| MPa | 138 | 138 | 138 | 138 |
Laminasyonlara paralel yalıtım direnci |
| ||||||
C: Normal şartlar altında | ≥ |
| W | 1,0 x 108 |
|
|
|
D-24/23: Suya daldırma | ≥ |
| W | ||||
Laminasyonlara paralel gerilim (transformatör yağında) | ≥ |
| KV | 10 | 10 | 10 | 10 |
| (20 ± 5 ° C) | (20 ± 5 ° C) | (20 ± 5 ° C) | (20 ± 5 ° C) | |||
Yanıcılık |
|
| - | - | - | - | - |
Renk |
|
| - | Doğal | Doğal | Doğal | Doğal |
Referans standardı |
|
| - | Kurumsal Standart | |||
