R82 Dış Çap 78mm x İç Çap 31mm x Kalınlık 18mm Siyah Renkli Kaplin Örümceği için Özelleştirilebilir Kauçuk Kaplin
| Menşe yeri | Çin |
|---|---|
| Marka adı | 3A Rubber |
| Sertifika | ISO9001 |
| Model numarası | 3A2006 |
| Min sipariş miktarı | 10 adet |
| Fiyat | USD10.00 |
| Ambalaj bilgileri | Çuvallara ve kartonlara paketleme |
| Teslim süresi | Alıcının ödemesini aldıktan sonra 7-15 gün |
| Ödeme koşulları | L/C, D/P, T/T, Western Union, Moneygram |
| Yetenek temini | 100000kgs/ay |
Ürün ayrıntıları
| Malzeme | Lastik | Renk | Siyah |
|---|---|---|---|
| Başvuru | Metal kuplaja ekle | Tip | OMT R42-132 |
| Ambalaj | kartonlarda | Yüzey | Düz |
| Maksimum tork | 4 nm | Ozon Direnci | İyi |
| Çekme Dayanımı | 20mpa | UV Dayanımı | İyi |
| Standart veya standart olmayan | Standart | Dayanıklılık | Yüksek |
| Sertlik | 70-80 kıyı | Aşınma Direnci | Yüksek |
| şekil | Kaplin | Kimyasal Direnç | Harika |
| Yağ Direnci | İyi | ||
| Vurgulamak | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Ürün Açıklaması

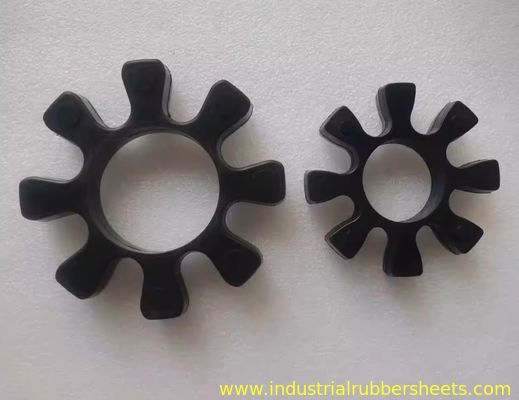

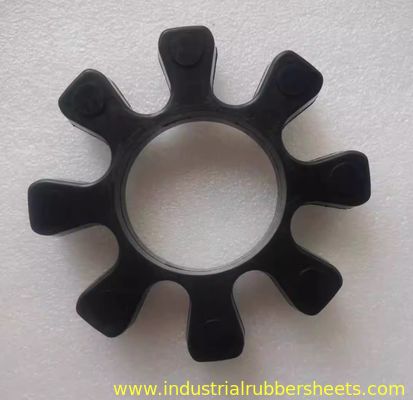

Kaplin Örümcek için Özelleştirilebilir Kauçuk Kaplin
R82 OD78mm × ID31mm × T18mm Siyah Renkte
Kauçuk Örümcek veya Kaplin Örümcek olarak da bilinen OMT Kauçuk Kaplin Örümcek, siyah kauçuk malzemeden mevcuttur.

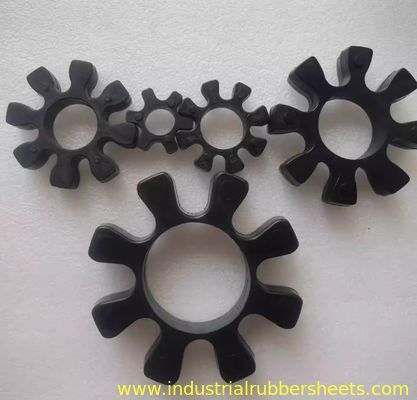

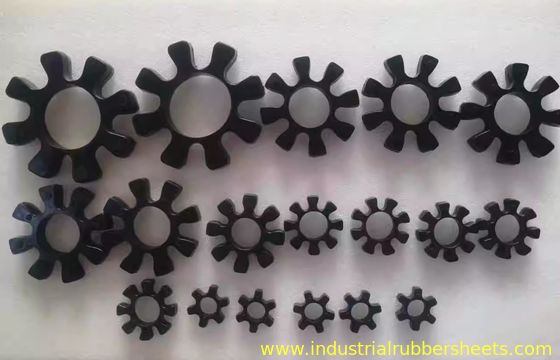

Mevcut boyutlar:
- R42, OD42mm × ID19mm × T14mm
- R62, OD59mm × ID29mm × T16mm
- R82, OD78mm × ID31mm × T18mm
- R103, OD99mm × ID42mm × T21mm
- R132, OD132mm × ID64mm × T26mm
OTM Sekizgen Kaplin (Çene Kaplin / Erik Çiçeği Kaplin)
Yapısal Özellikler
Dışbükey loblara sahip iki metal yarım bağlantıdan (tipik olarak 8 lob, sekizgen bir şekil oluşturur) ve merkezi bir kauçuk elastomerden (erik çiçeği yastığı) oluşur.
Çalışma Prensibi
Tork, kauçuğun esnekliğinden yararlanılarak loblar arasındaki kauçuk erik çiçeği pedi aracılığıyla iletilir:
- Şok ve titreşimi emer
- Yanlış hizalamayı telafi edin: Küçük eksenel, radyal ve açısal sapmalara uyum sağlar
- Elektrik yalıtımı sağlayın
Uygulamalar
Pompalar, fanlar, kompresörler, motorlar, dişli kutuları ve diğer endüstriyel ekipmanlara yönelik tahrik sistemlerinde yaygın olarak kullanılır.
Çekirdek Bileşen: Kauçuk Yastık Bloğu / Elastik Eleman
İşlev
Bağlantı performansını doğrudan etkileyen çekirdek sönümleme elemanı. Ayrıca Erik Çiçeği Yastığı (şekli nedeniyle), Yastık Bloğu, Elastik Eleman veya Yastık Halkası olarak da bilinir.
Malzeme Seçenekleri
- Poliüretan (PU):Aşınmaya dayanıklı, yırtılmaya karşı dayanıklı, yüksek yük kapasitesi (en yaygın)
- Nitril Kauçuk (NBR):Mükemmel yağ direnci (yağlı ortamlar için uygundur)
Model Tanımlaması
Spesifikasyon modelleri (örn. R42, R62, R82, R103, R132) tipik olarak tasarlandıkları kaplin boyutunu veya delik çapı aralığını (birim: mm) gösterir.
Yaygın Erik Çiçeği Yastığı Modelleri ve Özellikleri
Not: Standartlar üreticiler arasında biraz farklılık gösterebilir. Her zaman fiziksel ölçümlerle veya üreticinin seçim tablosuyla doğrulayın!
| Ped Modeli | Tipik Delik Çapı. Aralık (mm) | Uygun Kaplin Boyutu/Tork Aralığı |
|---|---|---|
| R42 | ≈ 20 - 30 | Küçük kaplinler, düşük tork |
| R62 | ≈ 25 - 40 | Küçük ve orta ölçekli kaplinler |
| R82 | ≈ 40 - 60 | Orta kaplinler |
| R103 | ≈ 50 - 75 | Orta ila büyük kaplinler |
| R132 | ≈ 70 - 100+ | Büyük kaplinler, yüksek tork |
Satın Alma ve Değiştirmeyle İlgili Önemli Noktalar

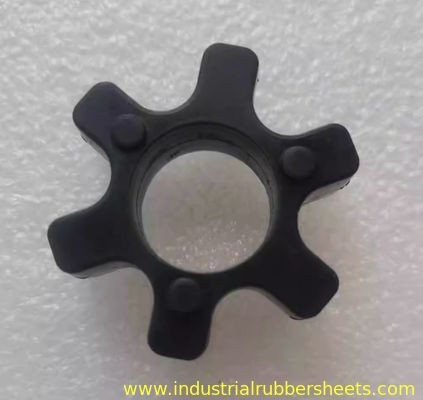

- Orijinal Modeli Tanımlayın:Eski pedi çıkarın ve damgalı modeli (örn. R42) kontrol edin. Anahtar boyutları ölçün: Dış Çap (OD), İç Çap (ID), Kalınlık (H), Lob Sayısı (genellikle 6 veya 8).
- Maç Kaplin Özellikleri:Ped modeli, kaplin gövdesi modeline uygun OLMALIDIR.
- Çalışma Koşullarını Göz önünde bulundurun:Pedin tork ve hız gereksinimlerini karşılayabildiğinden emin olun. Yağlı koşullar için NBR'yi seçin; Genel kullanım için aşınmaya dayanıklı PU. Kauçuğun sıcaklık toleransını doğrulayın.
- Marka ve Kalite:OEM parçalar en iyi uyumluluğu sunar. Saygın markalar (örn. R+W, KTR, Lovejoy, OTM) daha yüksek güvenilirlik sağlar.
Değiştirme Adımları (Basitleştirilmiş)
- Ekipmanı kapatın ve gücü izole edin (önce güvenlik).
- Kaplin korumasını çıkarın.
- Bağlantı cıvatalarını gevşetin.
- Eski pedi çıkarın ve temas yüzeylerini temizleyin.
- Yeni erik çiçeği pedini yarım bağlantının loblarına yerleştirin.
- Diğer yarım kaplini hizalayın ve yavaşça birlikte itin.
- Cıvataları çapraz olarak belirtilen torkla sıkın.
- Korumayı yeniden yükleyin.
Özet
OTM sekizgen kaplinleri yastıklama için erik çiçeği pedlerine (örn. R42/R62/R82/R103/R132) dayanır. Operasyonel ihtiyaçları göz önünde bulundurarak değiştirme sırasında modeli ve boyutları tam olarak eşleştirin. Resmi kanallar aracılığıyla pedleri kaynaklayın veya tedarik için parametrelerle birlikte OTM tedarikçileriyle iletişime geçin.
Tam ped spesifikasyonunun doğrulanması için lütfen eski parçanızın veya ekipman modelinizin boyutlarını belirtin!
